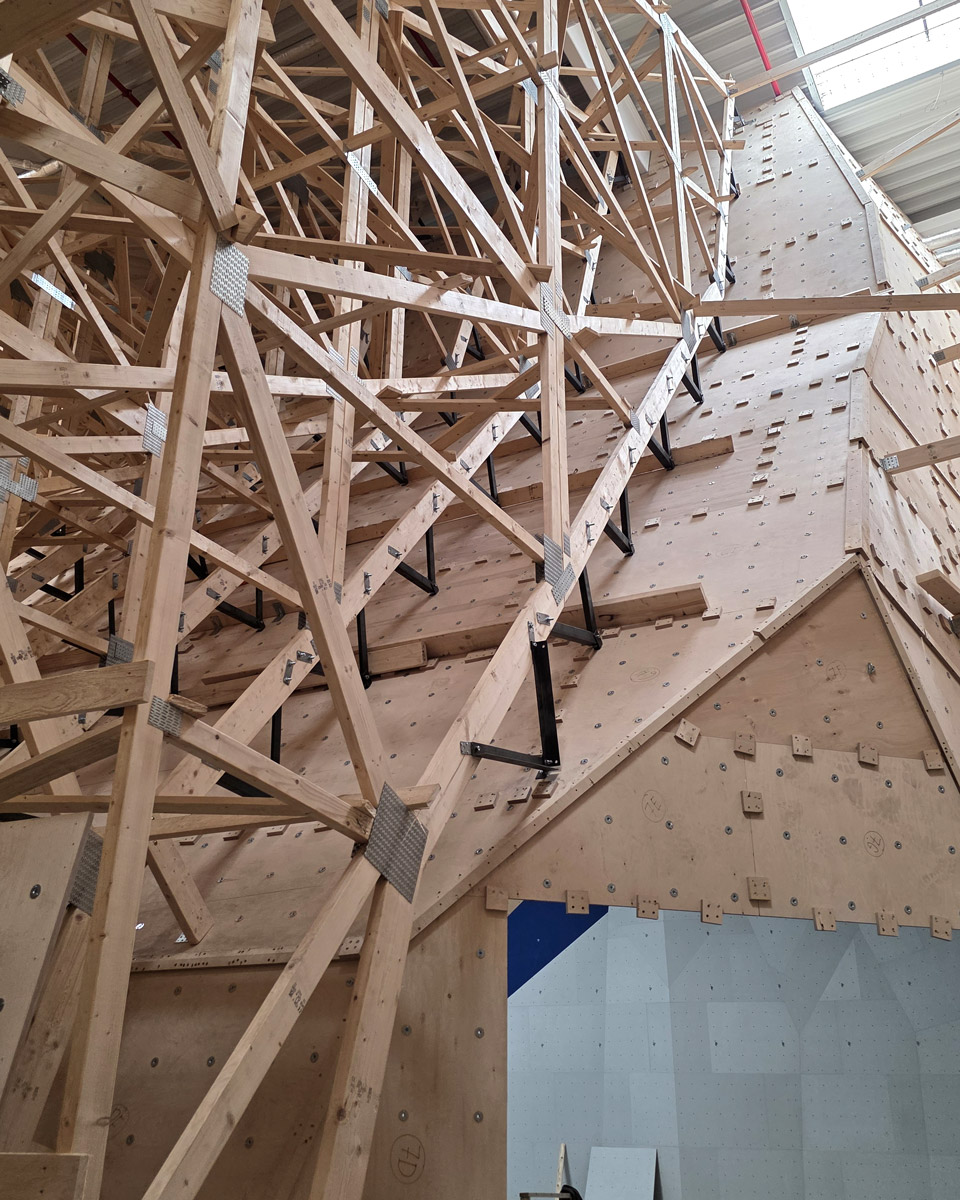

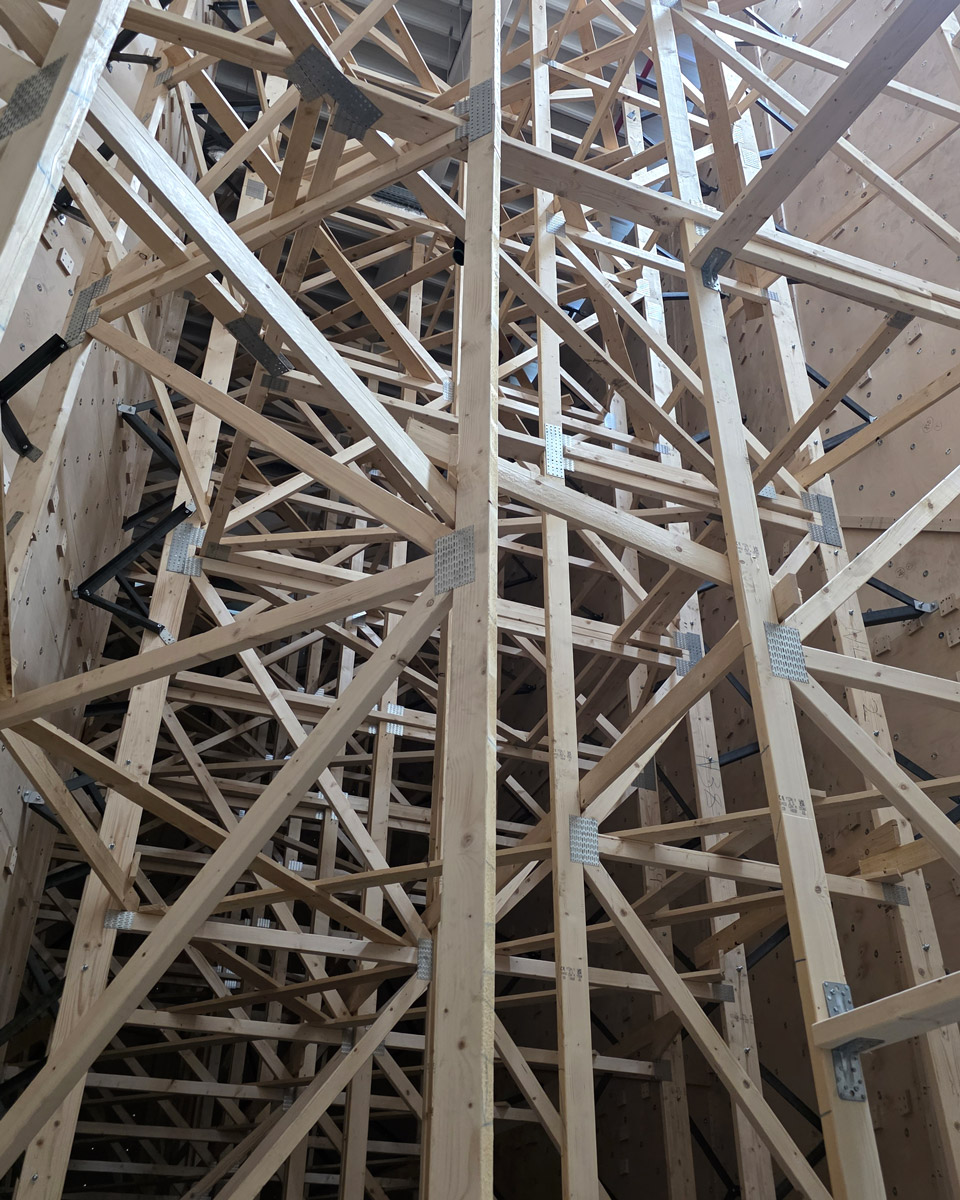

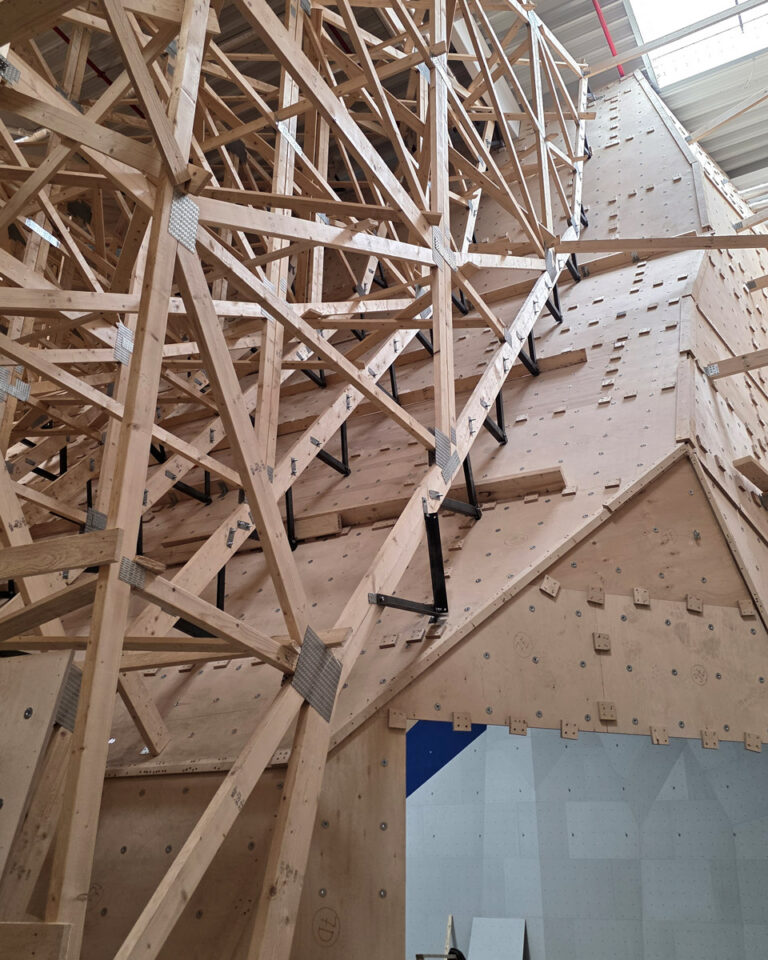

V spolupráci s firmou Techwood s.r.o. vyrábame nosné konštrukcie lezeckých stien. Využívame drevené priehradové väzníky, ktoré sa bežne používajú v strešných systémoch – ide o spoľahlivú, cenovo aj časovo efektívnu alternatívu k tradičným dreveným alebo oceľovým konštrukciám.
pre výrobu lezeckých stien
Väzníky, pôvodne vyvinuté pre strešné konštrukcie, predstavujú spoľahlivú, cenovo výhodnú a časovo úspornú alternatívu k tradičným dreveným alebo oceľovým rámom.
väzníkovej konštrukcie
Pre návrh a statiku konštrukcie používame profesionálny softvér, vďaka čomu vieme optimalizovať spotrebu materiálu bez kompromisov v bezpečnosti.
Návrh konštrukcie lezeckej steny je veľmi precízny proces. Projektant navrhne a postupne určí presnú polohu každého väzníka v konštrukcii.
Posudzujeme každý jeden spoj väzníka
Pred výrobou konštrukcie posúdi projektant v špecializovanom programe každý styčník v každom unikátnom väzníku.
Tento jedinečný prístup pri stavbe lezeckých stien nám umožňuje vyrábať ich konštrukciu štíhlu a zároveň stabilnú. Vďaka detailným výpočtom je konštrukcia spoľahlivá a zároveň dochádza k úspore dreva.
Hotové väzníky majú v porovnaní s tradičnými konštrukciami nižšiu hmotnosť, vďaka čomu sa s nimi ľahšie manipuluje. To zjednodušuje a urýchľuje nielen ich prepravu, ale aj samotnú montáž.
Po namodelovaní konštrukcie steny projektant pridá a posúdi všetky zaťaženia, ktoré na väzníky pôsobia, ako je vlastná tiaž nosnej konštrukcie, preglejkový plášť a zaťaženie spôsobené pádom lezca. Pri vonkajších stenách sa posudzuje aj zaťaženie strešnou krytinou a klimatické zaťaženia, ako sú sneh a vietor.
Najskôr sa kontroluje, či jednotlivé časti konštrukcie bezpečne unesú pôsobiace zaťaženie. Posudzujú sa prierezy drevených prvkov aj styčníkové dosky s prelisovanými tŕňmi, ktoré jednotlivé prvky spájajú.
Následne sa posudzuje celá konštrukcia ako jeden celok. Kontroluje sa, či sa pri zaťažení príliš nedeformuje alebo neprehýba a či zostáva dostatočne stabilná.
Na záver celého návrhu získame okrem statického posúdenia lezeckej steny aj výrobný plán väzníkov a montážne výkresy.
Je dôležité, aby zákazník pri prevzatí hotovej lezeckej steny dostal aj statické posúdenie, ktoré dokumentuje výsledky posúdenia jednotlivých drevených prvkov a spojov.
Všetky výpočty sú spracované v súlade s požiadavkami príslušných technických noriem.
Konštrukciu steny vyrábame výhradne z certifikovaného smrekového reziva C24. Kvalitné kusy dreva k nám prichádzajú od dodávateľa vďaka strojovému triedeniu, hobľovaniu a sušeniu reziva vo vysokotepelnej sušičke v súlade s normou EN 14081 a označeného značkou CE ako záruka kvality.
Jednotlivé diely väzníkov sú narezané na digitálnej CNC píle do požadovanej dĺžky s presnosťou 1 mm a do požadovaných uhlov s presnosťou menšou ako 0,1°.
Píla zároveň optimalizuje využitie celých kusov reziva tak, aby vzniklo čo najmenšie množstvo odpadu.
Podľa spracovaného návrhu poukladáme jednotlivé diely väzníka do požadovaného tvaru. Program vypočíta polohu styčníkov a ich veľkosť, ktoré ukladáme na spoje dielov.
Väzníky sa zlisujú pomocou hydraulického lisu s lisovacou silou 50 ton. Veľký hydraulický lis nám umožňuje vyrobiť väzníky s rozpätím až 15 metrov.
Hotové rámy dovezieme na miesto stavby a ihneď montujeme.
Väzníky kotvíme vo väčšine prípadoch priamo do budovy. Avšak, ak to situácia nedovoľuje, veľkou výhodou väzníkov je to, že sa dajú navrhnúť aj ako samonosné.
Vďaka tomu, že z výroby vychádzajú prefabrikáty, montáž je rýchla, počas montáže sa nepráši alebo inak zbytočne neznečisťuje prostredie.
